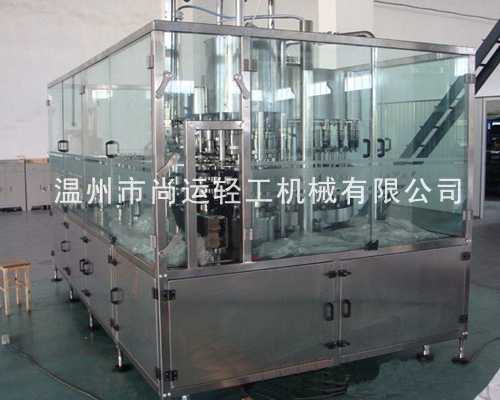

飲料熱灌裝三合一機組

本機將沖洗、灌裝、封蓋三功能組合在一個機體上，全過程實現自動化，適用于耐高溫聚脂瓶灌裝果汁飲料、果茶飲料，也適用于礦泉水、純凈水等不含氣飲料，本機選用 的SUS304材料制作，主關件部件采用數控機床精密加工， 整機采用先進光電檢測各部件的運行狀況，具有無瓶不灌裝，無瓶不送蓋，自動化程度高，簡易的人機界面的操作顯示屏.

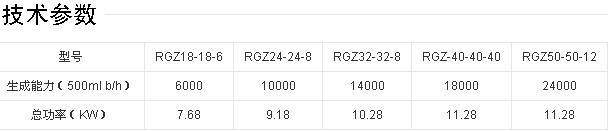

設備主要性能：

1)進瓶采用風送裝置，采用懸掛卡瓶頸方式，上瓶速度快且不會使瓶子變形。

2)沖洗瓶口采用先進的卡瓶頸技術，避免與螺紋口的接觸，更衛生,瓶子的輸送全部采用卡瓶頸技術,變換瓶形無需調整高度,只需變換瓶身直徑相關的護板。

3)灌裝采用閥升降技術，灌裝閥采用新型的微壓灌裝原理，定量準確。

4)旋蓋采用法國引進的即捉即旋的擰蓋技術，理蓋器選擇低位安裝，水平送蓋。

5)主機PLC和變頻器均采用 品牌，如日本三菱，歐姆龍等。

PET瓶三合一機集沖洗、灌裝、封蓋于一體，是以國外先進技術為基礎，根據茶、果汁、等飲品的灌裝工藝要求研制而成的。灌裝溫度一般在82-85度左右的液體。

主要特點：

(1)、本機結構緊湊，控制系統完善，操作方便，自動化程度高；

(2)、變換瓶形只需更換旋蓋部分星輪，弧形導板即可實現；

(3)、與物料接觸之零件均采用 不銹鋼制造，無工藝死角，易清洗；

(4)、采用高速灌裝閥，液位準確無液損，確保灌裝工藝要求；

(5)、封蓋頭采用磁力恒扭矩裝置，確保封蓋質量，并且不會損壞瓶蓋；

(6)、采用高效的理蓋系統，具有完善的自控與保護裝置；

(7)、設有完善的過載保護裝置，能有效的保護設備及操作者的安全；

(8)、控制系統具有生產速度控制、缺蓋檢測、卡瓶自停及產量計數等功能；

(9)、主要電器元件采用日本三菱MITSUBISHI、SCHNEIDER等產品，氣動元件采用臺灣亞德克AIRTAC產品；

(10)、整機操作采用先進的觸摸屏控制，可實現人機對話操作。

                         技術結構特點

a.沖瓶部分：

本機為回轉式?jīng)_瓶機，主要用于飲料、水等產品的新瓶沖洗之用。然后將瓶子送至灌裝機進行產品的灌裝。

PET瓶由分瓶星輪進入設備由夾鉗和翻轉機構夾住瓶口轉至瓶口朝下，無菌水沖洗后瀝干，自動翻轉至瓶口朝上，經出瓶星輪輸送至灌裝機。設備主要結構與沖洗介質接觸部分和外部防護罩均為 不銹鋼材料；開放式齒輪傳動。

全新的不銹鋼夾鉗，結構簡單，調整方便；與瓶口接觸面積少，有效避免對瓶口的二次污染

沖瓶機裝有接水盤以回收沖瓶水

沖瓶時,每瓶沖水量為：105ml/s（0.25MPa時）

b.灌裝部分：

    灌裝部分實現將物料灌裝到由沖瓶機送過來的洗好的瓶子中。

灌裝機是我公司自行設計,灌裝閥擁有自主知識產權，運用壓力灌裝負壓式回流的原理。

灌裝閥采用壓力灌裝負壓式回流的方式，灌裝快捷靈敏，灌裝液面精度高。閥內無彈簧,物料不與彈簧接觸,利于閥內部的清洗。為保證灌裝工藝，確保灌裝溫度，灌裝閥在無瓶或停機時閥內物料處于微回流狀態。

灌裝缸采用滿缸方式，以保證缸內的壓力穩定。

全機具有完善的CIP清洗接口。

采用雙導桿瓶提升結構，使瓶提升和對中穩定。

主傳動采用齒輪傳動即開式組合傳動，其效率高，噪聲小，壽命長，維修方便，潤滑充分，采用變頻器對機器的主電機轉速進行控制，本機采用無級變頻調速。

導瓶系統，結構簡單，可根據瓶型進行快速方便變更，整機采用卡瓶頸結構輸送。

整機PLC自動控制,故障在線顯示，如堵瓶、缺蓋等。

本機的關鍵零部件及電器元件采用進口產品。

c.擰蓋部分：

擰蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上，并由輸送鏈送至后道工序。

擰蓋機通過減速機帶動回轉盤轉動。使蓋在離心力的作用下從出蓋口離開料斗。在出口處有正反蓋分離裝置，當反蓋經過時，蓋自動落入返回管道中，通過風力自動把反蓋吹入料斗。只有正蓋才能順利進滑道內，料斗內的蓋量通過光電開關自動檢測來控制輸蓋機，以保證下蓋達到 佳效果。當正蓋進入滑道后即可順利進入喂蓋盤，為防止意外，在滑道上同時配置了一個防反蓋的撥盤，確保進入喂蓋盤的蓋正確，在滑道上還配置了一對光電開關，當檢測到無蓋時，就立即停止主機。為了有效剔除無防盜圈的壞蓋及清理料斗時的余蓋，在料斗出口正對面有一活動出口可滿足此功能。

擰蓋為磁力擰蓋，具有過載保護功能，且擰蓋力矩穩定可靠。封蓋無啃蓋、高蓋、歪蓋、卷邊現象。
